Raintronic - sada pro hospodaření s dešťovou vodou

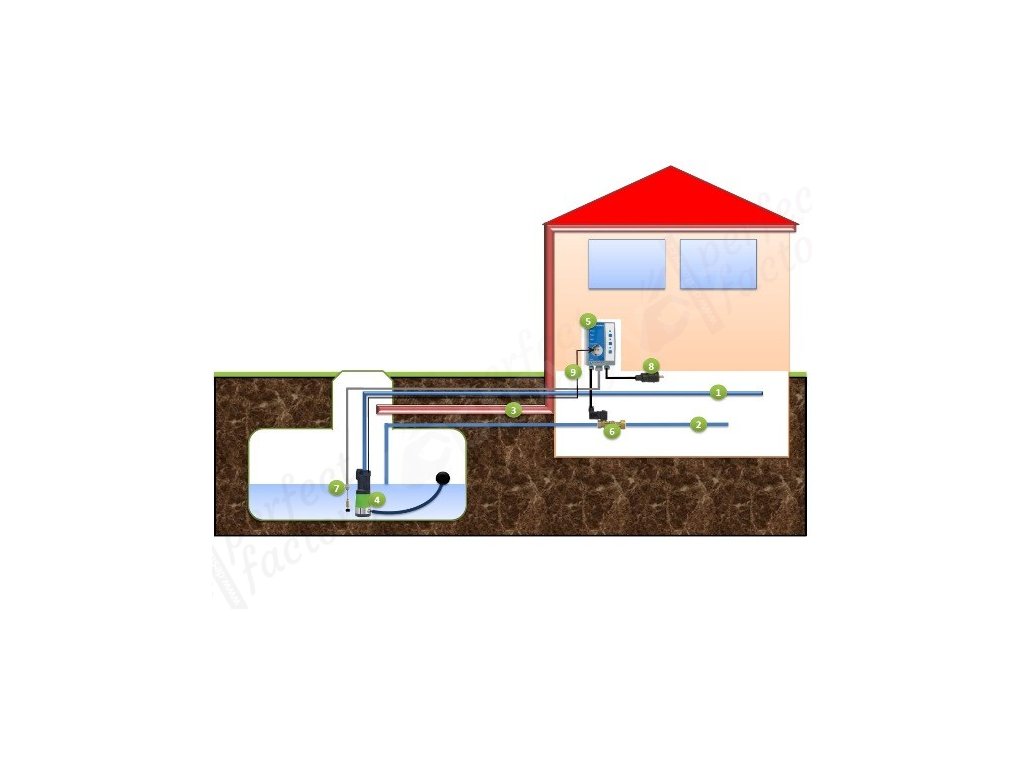

Zcela nové řešení využívání dešťové vody se systémem rezervního dopouštění nádrže z veřejného vodovou v období sucha, kdy není dostatek dešťové vody. Jednoduché a velmi spolehlivé řešení s minimem nároků na prostor v místě instalace řídící a monitorovací jednotky.


ZÁKLADNÍ VÝHODY SYSTÉMU RAINTRONIC

  • Oproti běžným systémům RWS je hlavní výhodou kombinace zcela tichého ponorného automatického čerpadla v nádrži na dešťovou vodu a řídícího systému pro dopouštění nádrže při nedostatku dešťové vody.
  • Možnost odběru vody kdekoliv na trase od dešťové jímky k domu.
  • Potrubí je zde jen výtlačné a oproti běžným systémům RWS s povrchovým čerpadlem odpadá sací potrubí. U výtlačného potrubí není nutné dodržovat spád, potrubí může být i menší dimenze, odpadá limit vzdálenosti jímky a domu.
  • Díky možnosti podstatně rychlejšího dopouštění z městského vodovodu je systém vhodný i pro automatické závlahy. U stávajícího systému RWS je vždy provoz na městskou vodu výrazně limitován rychlostí nátoku.
  • U systému RainTronic je rychlost dopouštění při vstupním tlaku 4 bary kolem 50 litrů za minutu.
  • Je tak možné vždy plně využívat výkonu čerpadla bez ohledu na to, zda systém čerpá vodu dešťovou nebo
  • vodu pitnou. Při dopouštění jímky z veřejného vodovodu lze velmi přesně nastavit úroveň spodní a horní hladiny a tím si
  • určit, kolik pitné vody bude uživatel potřebovat pro vytvoření rezervy v období sucha. Tím lze maximálně
  • šetřit pitnou vodou. Elektroventil, který je ovládán řídící jednotkou pracuje spolehlivě při tlaku až do 12 bar. Odpadá tedy nutnost instalace redukčního ventilu.

CELÝ SYSTÉM RAINTRONIC JE VYBAVEN BEZPEČNOSTNÍM PRVKY, KTERÉ ZAJISTÍ:

1) Uzavření ventilu při výpadku napětí
2) Uzavření ventilu v případě náhlé netěsnosti v potrubí nebo poškození nádrže na dešťovou vodu.
3) Čerpadlo pracující v jímce je proti případnému chodu nasucho jištěno dvoustupňově (pomocí řídící jednotky a při selhání pomocí vlastní integrované ochrany)

SNÍMAČ HLADINY

Snímač hladiny umožňuje velmi přesné nastavení úrovně pro spuštění dopouštění (zároveň aktivaci bezpečnostních časů doběhu čerpadla a doběhu elektroventilu) a úrovně pro ukončení dopouštění (deaktivace času doběhu čerpadla)
Je tedy možné velmi přesně vyladit úrovně hladin s ohledem na tvar a objem nádrže s dešťovou vodou, rychlost dopouštění a také s ohledem na reálné využití, které se může značně lišit dle odběru vody (větší rezerva např. pro zavlažování, menší jen pro užitkovou vodu v domě)

PLOVÁKOVÁ SACÍ SOUPRAVA

Čerpadlo v jímce saje vždy cca 10cm pod úrovní hladiny, nikoliv od dna. Tím je výrazně omezena možnost nasávání nečistot a usazenin ze dna nádrže. Sací plováková souprava je navíc opatřena jemným nerezovým sítkem.



Výtlak max. (m) 46
Průtok max. (l/min) 95
Jmenovité napětí (V) 230V
Jmenovitý výkon motoru (kW) 1,1
Plovák ANO
Automatická tepelná ochrana ANO
Stupeň krytí IP 68
Ochrana proti běhu nasucho Ano (zabudovaná)
Hloubka ponoru max (m) 15
Vlastní vypínač AUTOMATICKÁ VODÁRNA
Regulace otáček NE
Zpětná klapka ANO (zabudovaná)
Ucpávka Mechanická dvojitá
Spínací tlak (Bar) 2.0
Vypínací tlak (Bar) Maximální tlak čerpadla
Teplota média max. (C°) 35
Délka kabelu (m) 15
Záruka 3 roky
Dostupnost Skladem
15 775 Kč
13 037,19 Kč bez DPH

Kód produktu 555
Kategorie Příslušenství k nádržím a jímkám


PARAMETRY SYSTÉMU DOPOUŠTĚNÍ

TECHNICKÉ ÚDAJE

Signální část
š x v x h: 100 x 188 x 65 mm
Hmotnost: 0,5 kg
Napájecí napětí
AC 230 V 50 Hz
Příkon: Max. 5 VA
Síťová pojistka: M 32 mA

ZÁSUVKA S OCHRANNÝM KONTAKTEM:

AC 230 V, max. 10 A, cos ϕ 3 0,9
Jištění: T 10 A
Rozsah provozních teplot
Prostředí: 0 °C až +40 °C
Třída ochrany: II (DIN 57 700)
Stupeň krytí: IP 20 (EN 60529)
Odrušení: podle normy EN 50081-1
Odolnost proti rušení: podle normy
EN 50082-1

SONDA HLADINOMĚRU

Napájecí napětí: AC 6 V
Proud sondy: 1,2 mA
Rozměry: (L x ø): 87 x 30 mm
Upevnění: šroubením G1
Hmotnost: 0,2 kg
Funkční princip
Měření vodivosti
Médium: Pitná a dešťová voda

ELEKTROMAGNETICKÝ VENTIL

Prostorové požadavky
š x v x h: 95 x 80 x 100 mm
Hmotnost:0,5 kg

Připojení:vnitřní1/2" , převlečná matka vnitřní 3/4"
Napájecí napětí
AC 230 V 50 Hz
Příkon: Max. 5,5 VA
Připojovací vedení: 3 m
Montážní poloha: Libovolná
Médium: Pitná a dešťová voda
Jmenovitý tlak: 12 bar
Průtok při vstupním tlaku 4 bar
a volném odtoku: Cca 50 l/min
